Flexible Signalzange / Sendezange 140mm SPO Kabel 2m, 32.8kHz, 8,19kHz

VIVAX Metrotech Loc3-10tx Sender - 10-Watt-Breitbandsender - mit SpeakON Anschluss und Li-Ion Akku Wählbare Induktions- und Direktanschlussfrequenzen von 98Hz bis 200kHz, SD-Modus (Signal Direction), Fehlersuche und echte Widerstandsmessung bis zu 1 Mohm. 2-Zoll-Display mit LED-Hintergrundbeleuchtung. Zeigt Ausgangsstrom, Anschlussart, Spannung, Widerstand, Frequenz, Lautstärke, Batteriezustand und Hochspannungswarnungen an. Optionale Funkverbindung zwischen Sender und Empfänger. Leichtgewichtig – Nur 3,2 kg mit Li-Ion-Akku Externe AC/DC Stromquelle Eingebautes AVO-Messgerät SD-Modus für positive Positionsbestimmung in Ballungsgebieten Lieferumfang: Loc3-10Tx - 10-Watt-Breitbandsender, Li-Ion Akku, Ladegerät Broschüre Technisches Datenblatt

VIVAX Metrotech Loc3-5Tx Sender, 5-Watt-Breitbandsender, ohne Tx-Link mit SpeakON (SPO) Anschluss und Li-Ion Akku Wählbare Induktions- und Direktanschlussfrequenzen von 128Hz bis 200kHz, SD-Modus (Signal Direction), Fehlersuche und echte Widerstandsmessung bis zu 1 Mohm. 2-Zoll-Display mit LED-Hintergrundbeleuchtung. Zeigt Ausgangsstrom, Anschlussart, Spannung, Widerstand, Frequenz, Lautstärke, Batteriezustand und Hochspannungswarnungen an. Leichtgewichtig – Nur 3,2 kg mit wiederaufladbarem Li-Ion-Akku Externe AC/DC Stromquelle Eingebautes AVO-Messgerät SD-Modus für positive Positionsbestimmung in Ballungsgebieten Schutzklasse: IP54 gleichbleibende Stromausgabe im Direktanschluss, im Zangen- oder Induktionsmodus und Schutz vor Eingangsspannungen bis zu 240V Lieferumfang: Loc3-5Tx Sender (5-Watt-Breitbandsender) ohne Tx-Link Optional ist der Loc3-5Tx Sender (5-Watt-Breitbandsender) auch MIT Tx-Link erhältlich. Tx-Link bedeutet die Fernsteuerung des Senders via Fernbedienung (bis ca. 300m bei klarer "Sichtlinie"). Datenblatt

MPL4-33 MIKRO-SONDE zur Glasfaser-Ortung Optimal, um Unterbrechungen / Schadstellen in Glasfaser-Leerrohren zu orten Die MPL4-33 ist die kleinste batteriebetriebene aktive Sonde für die Kalibrierung von LWL-Mikrorohren mit besonders kleinem Durchmesser. Sie ist für Microduct-Rohre ab einem Innendurchmesser von 6-8mm ausgelegt. Die MPL4-33 ist in der Mitte flexibel und kann Bögen bis zu einem Radius von 170mm befahren. Die Sonde ist nicht für die Schiebeaalmontage geeignet, nur zum Einblasen. 32,8kHz, Ø4,6mm, Länge 94mm, Ortungstiefe bis 2,3m (im freien Feld), IP67, Batterielaufzeit bis zu 9h, Batterie BR425, M3.5 weiblich Lieferumfang: Microsonde MPL4-33, 2 Batterien BR425, Ersatz-Batteriekappe, Schutzfeder M3,5 / Ø 4,8mm, Kunststoffbox

Ortungstechnik im GalaBau - BASIC Erst orten, dann graben! Das vermeidet viele teure Schäden an Kabeln und Rohren und schützt Sie vor bösen und/oder gesundheitsschädlichen Überraschungen... Im Garten- und Landschaftsbau wird die sichere Baustelle ein immer größeres Thema. Die Ortungstechnik von Vivax Metrotech lässt Sie auch unter den anspruchsvollsten Baustellenbedingungen nicht im Stich. Zusammen mit unserer Unterstützung wird Ihre tägliche Arbeit viel sicherer und effektiver. Set Basic bestehend aus: • Empfänger vScan Rx M • Tasche Der vScanM Ortungsempfänger wurde speziell zur einfachen und kosteneffizienten Leitungs- und Objektortung entwickelt. Das robuste Gehäuse, die 2-Tasten-Bedienung, die Kompass-Richtungsanzeige, sowie der interne 4 GB Datenspeicher machen ihn zum nützlichen Hilfsmittel für die Vermeidung von Kabelschäden im rauen Feldeinsatz. Der vScanM bietet als einziges Gerät der Klasse zusätzlich eine Metallortungsfunktion! Ohne zusätzlichen Sender ist die ausschließlich die passive Leitungs-, Objekt- und Metallortung möglich! • Vermeidung von Kabelschäden • Auffinden stromführender Leitungen • Tiefenmessung auf Knopfdruck • Leitungs- und Sondenortung • Auffinden erdverlegter Metallabdeckungen

Ortungstechnik im GalaBau - Premium Erst orten, dann graben! Das vermeidet viele teure Schäden an Kabeln und Rohren und schützt Sie vor bösen und/oder gesundheitsschädlichen Überraschungen... Im Garten- und Landschaftsbau wird die sichere Baustelle ein immer größeres Thema. Die Ortungstechnik von Vivax Metrotech lässt Sie auch unter den anspruchsvollsten Baustellenbedingungen nicht im Stich. Zusammen mit unserer Unterstützung wird Ihre tägliche Arbeit viel sicherer und effektiver. Set Premium bestehend aus: • Empfänger vScan Rx M • Sender Tx Sender 1 Watt inkl. Tasche und Anschlussleitung • Sendezange 100mm (XLR) Der vScanM Ortungsempfänger wurde speziell zur einfachen und kosteneffizienten Leitungs- und Objektortung entwickelt. Das robuste Gehäuse, die 2-Tasten-Bedienung, die Kompass-Richtungsanzeige, sowie der interne 4 GB Datenspeicher machen ihn zum nützlichen Hilfsmittel für die Vermeidung von Kabelschäden im rauen Feldeinsatz. Der vScanM bietet als einziges Gerät der Klasse zusätzlich eine Metallortungsfunktion! • Vermeidung von Kabelschäden • Auffinden stromführender Leitungen • Tiefenmessung auf Knopfdruck • Leitungs- und Sondenortung • Auffinden erdverlegter Metallabdeckungen

Ortungstechnik im GalaBau - Professional Erst orten, dann graben! Das vermeidet viele teure Schäden an Kabeln und Rohren und schützt Sie vor bösen und/oder gesundheitsschädlichen Überraschungen... Im Straßen- und Erdbau wird die sichere Baustelle ein immer größeres Thema. Die Ortungstechnik von Vivax Metrotech lässt Sie auch unter den anspruchsvollsten Baustellenbedingungen nicht im Stich. Zusammen mit unserer Unterstützung wird Ihre tägliche Arbeit viel sicherer und effektiver. Set Professional bestehend aus: • vLoc3 Pro inkl. Tasche • Sender 5TxSPO inkl. Anschlussleitung • Sendezange 100mm (XLR) • Krokodilklemmenset Der vLoc3-Pro Empfänger bietet die neuesten Funktionen für die zuverlässige Ortung erdverlegter Kabel und Rohrleitungen sowie zur Sondenortung. Vermeiden Sie effektiv Fehlgrabungen, Kabelschäden bei Tiefbauarbeiten oder bestimmen Sie Kabelfehler. Mit den zwei abgeschirmten 3D-Antennengruppen werden Störfelder bei der Punkt- und Streckenortung festgestellt und deren Grad in drei Stufen farblich auf dem Display angezeigt. Neben der klassischen Ortungsansicht bietet der vLoc3 dem Benutzer weitere Ansichten mit automatischer Empfindlichkeitsregelung zur noch präziseren Ortung. • Hohe Zuverlässigkeit und einfachste Bedienung • Permanente Tiefen- und Signalstromanzeige • Farbcodierte Störfeldanzeige • Innovative Versatzortung • Interner Datenspeicher • Optionale Bluetooth-Verbindung Der vLoc3-Pro ist frei konfigurierbar, enthält acht passive Ortungsmodi, eine Mantelfehlerortungsfunktion, die SD-Funktion (Signal Direction) zur Bestimmung der Stromrichtung des Ausgangssignals und eine große Frequenzauswahl von 98Hz-200KHz zur aktiven Ortung mit einem Sender.

Ortungstechnik im Straßen- und Tiefbau - BASIC Erst orten, dann graben! Das vermeidet viele teure Schäden an Kabeln und Rohren und schützt Sie vor bösen und/oder gesundheitsschädlichen Überraschungen... Im Straßen- und Erdbau wird die sichere Baustelle ein immer größeres Thema. Die Ortungstechnik von Vivax Metrotech lässt Sie auch unter den anspruchsvollsten Baustellenbedingungen nicht im Stich. Zusammen mit unserer Unterstützung wird Ihre tägliche Arbeit viel sicherer und effektiver. Set Basic bestehend aus: • Empfänger vScan Rx M • Tasche Der vScanM Ortungsempfänger wurde speziell zur einfachen und kosteneffizienten Leitungs- und Objektortung entwickelt. Das robuste Gehäuse, die 2-Tasten-Bedienung, die Kompass-Richtungsanzeige, sowie der interne 4 GB Datenspeicher machen ihn zum nützlichen Hilfsmittel für die Vermeidung von Kabelschäden im rauen Feldeinsatz. Der vScanM bietet als einziges Gerät der Klasse zusätzlich eine Metallortungsfunktion! Ohne zusätzlichen Sender ist die ausschließlich die passive Leitungs-, Objekt- und Metallortung möglich! • Vermeidung von Kabelschäden • Auffinden stromführender Leitungen • Tiefenmessung auf Knopfdruck • Leitungs- und Sondenortung • Auffinden erdverlegter Metallabdeckungen

Ortungstechnik im Straßen- und Tiefbau - Premium Erst orten, dann graben! Das vermeidet viele teure Schäden an Kabeln und Rohren und schützt Sie vor bösen und/oder gesundheitsschädlichen Überraschungen... Im Straßen- und Erdbau wird die sichere Baustelle ein immer größeres Thema. Die Ortungstechnik von Vivax Metrotech lässt Sie auch unter den anspruchsvollsten Baustellenbedingungen nicht im Stich. Zusammen mit unserer Unterstützung wird Ihre tägliche Arbeit viel sicherer und effektiver. Set Premium bestehend aus: • Empfänger vScan Rx M • Sender Tx Sender 1 Watt inkl. Tasche und Anschlussleitung • Sendezange 100mm (XLR): Der vScanM Ortungsempfänger wurde speziell zur einfachen und kosteneffizienten Leitungs- und Objektortung entwickelt. Das robuste Gehäuse, die 2-Tasten-Bedienung, die Kompass-Richtungsanzeige, sowie der interne 4 GB Datenspeicher machen ihn zum nützlichen Hilfsmittel für die Vermeidung von Kabelschäden im rauen Feldeinsatz. Der vScanM bietet als einziges Gerät der Klasse zusätzlich eine Metallortungsfunktion! • Vermeidung von Kabelschäden • Auffinden stromführender Leitungen • Tiefenmessung auf Knopfdruck • Leitungs- und Sondenortung • Auffinden erdverlegter Metallabdeckungen

Ortungstechnik im Straßen- und Tiefbau - Professional Erst orten, dann graben! Das vermeidet viele teure Schäden an Kabeln und Rohren und schützt Sie vor bösen und/oder gesundheitsschädlichen Überraschungen... Im Straßen- und Erdbau wird die sichere Baustelle ein immer größeres Thema. Die Ortungstechnik von Vivax Metrotech lässt Sie auch unter den anspruchsvollsten Baustellenbedingungen nicht im Stich. Zusammen mit unserer Unterstützung wird Ihre tägliche Arbeit viel sicherer und effektiver. Set Professional bestehend aus: • vLoc3 Pro inkl. Tasche • Sender 5TX SPO • Sendezange 100mm (SPO) • Set Anschlussleitung SPO Der vLoc3-Pro Empfänger bietet die neuesten Funktionen für die zuverlässige Ortung erdverlegter Kabel und Rohrleitungen sowie zur Sondenortung. Vermeiden Sie effektiv Fehlgrabungen, Kabelschäden bei Tiefbauarbeiten oder bestimmen Sie Kabelfehler. Mit den zwei abgeschirmten 3D-Antennengruppen werden Störfelder bei der Punkt- und Streckenortung festgestellt und deren Grad in drei Stufen farblich auf dem Display angezeigt. Neben der klassischen Ortungsansicht bietet der vLoc3 dem Benutzer weitere Ansichten mit automatischer Empfindlichkeitsregelung zur noch präziseren Ortung. • Hohe Zuverlässigkeit und einfachste Bedienung • Permanente Tiefen- und Signalstromanzeige • Farbcodierte Störfeldanzeige • Innovative Versatzortung • Interner Datenspeicher • Optionale Bluetooth-Verbindung Der vLoc3-Pro ist frei konfigurierbar, enthält acht passive Ortungsmodi, eine Mantelfehlerortungsfunktion, die SD-Funktion (Signal Direction) zur Bestimmung der Stromrichtung des Ausgangssignals und eine große Frequenzauswahl von 98Hz-200KHz zur aktiven Ortung mit einem Sender.

Rahmenantenne Fehlermantelortung (A-Frame) • ansteckbar • ortet Erdungs-/Isolationsfehler an Rohren (Beschichtungsfehler) und Kabel (Mantelfehler). Wird die Rahmenantenne am Empfänger angesteckt, wechselt der Empfänger automatisch in den Fehlersuchmodus. Inklusive Tragetasche.

Schiebeaal Ø 3mm, 50m, M5 männlich, besendbar Der Glasfaser-Schiebeaal besteht aus einer robusten Haspel und einem Polypropylen-Schubkabel. Im Inneren liegt ein flexibler Glasfaserstab. • zugfest • schubstark • bogengängig • mit Kontaktbuchse + integrierten Ortungsdraht (Streckenortung) • Abmessungen: 330x270x80mm

Schiebeaal Ø 7,4mm, 120m, Schubkabel besendbar, M12 männlich, minimaler Biegeradius 190mm, Abmessungen 630x230x630mm Der Schiebeaal Ø 7,4mm ist als vollverzinkte Stahlrohr-Konstruktion aufgebaut. Eine regulierbare Bremse verhindert, dass das Schubkabel aufgrund seiner Eigenspannung von alleine aus der Haspel läuft. Die integrierte Führung kann variabel für einen Auslauf oben, wie auch unten montiert werden. Verklebte und verstiftete Anfangshülsen mit M12 Gewinde an beiden Enden ermöglichen das Arbeiten in beide Richtungen, passend für die unterschiedlichsten Installationsbedingungen. Auch in den Längen 60m und 90m lieferbar. Lieferumfang: Schiebeaal Ø 7,4mm, 120m, inklusive Anschlussbox mit 2 Buchsen zum Besenden des integrierten Ortungsdrahts, Servicetasche

Schiebeaal Ø4,5mm, 60m, mit integrierter 8mm-Sonde, Schubkabel besendbar

Sendezange / Signalzange, 100mm / 4" mit XLR Stecker, Kabel 4m, 4.1kHz- 200kHz, SD 4096/8192Hz, SiS* (8.44kHz, 9.82kHz) Signalzangen oder Sendezangen werden verwendet, um das Audiofrequenzsignal des Senders in eine Zielleitung einzukoppeln z. B. wenn der direkte Zugang zum Leiter nicht möglich ist oder das betroffene Kabel in Betrieb ist. Flexible Sendezangen werden an sehr engen Stellen in Schaltkästen oder um Rohrleitungen mit großem Durchmesser eingesetzt. Der besondere Vorteil der Ankopplung mittels Sendezange ist, dass das Kabel während der Ortung in Betrieb bleiben kann. Die Signalzange wird einfach um das betreffende Kabel oder die Rohrleitung gelegt. Der induzierte Messstrom ermöglicht eine einfache und schnelle Ortung. Die Signalzangen sind für SiS-Frequenzen geeignet. Die Signal Select (SiS) Frequenz-Modulation wurde von Vivax-Metrotech entwickelt, um die Zielleitung bei mehreren Kabeln korrekt zu identifizieren. In Verbindung mit dem vLoc3-5000 oder vLoc3 RTK-Pro Empfänger und den SiS-fähigen Loc3 Sendern wird Signal Select zu einem leistungsstarken Werkzeug für mehr Sicherheit bei der Kabelauslese. Der Sender wird mit der Signalzange angekoppelt und induziert die gewählte SiS-Frequenz auf die Zielleitung. Datenblatt

Trennfilter LPC SPO (bis 240V AC) Der LPC Trennfilter wird verwendet, um eine Ortungsfrequenz über eine haushaltsübliche Steckdose aus einem Gebäude sicher in ein stromführendes Straßenverteilungskabel einzuspeisen. Dadurch kann das Kabel vom Gebäude bis zum Anschluss in der Straße verfolgt werden.

VIVAX Metrotech vLoc3-Pro Empfänger mit Bluetooth und WiFi Präzisionsleitungsortungsgerät zur Ortung und Positionsbestimmung von vergrabenen Rohrleitungen, Kabeln und Sonden sowie zur Schadensvermeidung. Hauptmerkmale: Farbcodierte EM-Verzerrungswarnungen Vektor Ortungsmodus Optionale Empfänger/Sender-Verbindung Cloud-basierte Datensicherung Interne Datenerfassung Optionale Bluetooth-Verbindung Merkmale: wasserdichter Lautsprecher großes 4,3"-Vollfarbdisplay (sonnenlichttauglich) Li-Ionen Akkupack USB-Anschluss 2 Sätze abgeschirmte 3D-Antennen vollautomatischer Vector-Modus für vollautomatische Ortung an nicht begehbaren Stellen Live-Scan Modus mit gleichzeitiger Anzeige des Spitzen- und Nullsignals robustes und thermoplastisches Gehäuse Schutzklasse: IP 65 Gewicht: 2,1kg Datenblatt Broschüre

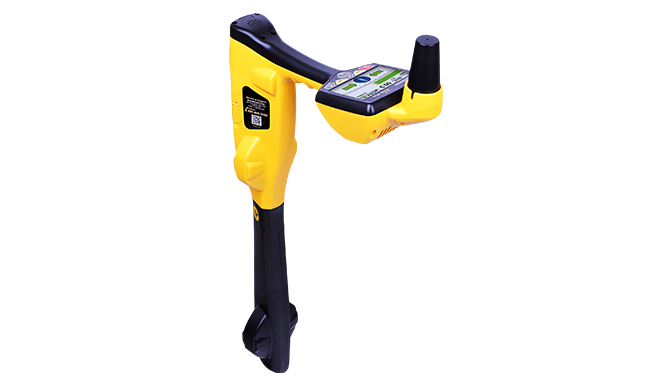

VIVAX Metrotech vLoc3 RTK-Pro Empfänger mit Bluetooth, WiFi, 4G-LTE und RTK-GNSS Ortungssystem mit eingebautem Hochleistungs - GNSS - Empfänger - Ortung und Positionsbestimmung von vergrabenen Rohrleitungen, Kabeln und Sonden - Detailierte Kartierung von eingemessenen Punkten - Vermessung Lithium Ionen Akku für ca. 16 Std. Dauerbetrieb technische Daten: wählbare Frequenzen: 98 Hz bis 200 kHz passive Stromortung: 50 Hz und 60 Hz passive Radioortung: 10 kHz bis 22.7kHz Bandbreite SD-EUR: 320/640 Hz SiS*: 491Hz, 982Hz, 8.44kHz, 9.82kHz Betriebsmodi: Klassik, Vektor, Live-Scan, Draufsicht, Sonde, Marker (mit vLoc3-MLA), Mantelfehlerortung, Kabelauslese 2 omnidirektionale (3D) Antennen klassische Anzeige: Balkendiagramm mit Spitzen, Nullpunkt, Spitze mit Pfeilen und 3D Spitzenanzeige Vektor Bildschirm: seitlicher Versatz zur Leitung und Tiefe Draufsicht: richtungsunabhängige 3D Anzeige Live Scan: gleichzeitige Anzeige von Spitzen und Nullpunktmessung zur Analyse von Feldverzerrungen Sondenortung: Pfeilgeführte 3D-Ortung direkt zur Sonde GNSS- Merkmale: Staellitenverfolgung: GPS/QZSS, GLONASS, GALILEO, BEI DOU Genauigkeit RTK: 0.01m + 1 ppm Video: Die Zukunft der Leitungsortung: Echtzeitkinematik und Versatzortung Datenblatt Benutzerhandbuch

vLoc3-ML Empfänger mit Bluetooth und WiFi Marker- und Leitungsortungsempfänger. Genaues Erkennen der exakten Position von passiven elektronischen Markern. Zur Erfassung und Messung der Tiefe von handelsüblichen EMS-Markern. • Ortung und Positionsbestimmung von vergrabenen Rohrleitungen, Kabeln & Sonden • Ortung von 9 verschiedenen Markerscheiben (bis 3m Tiefe) und Markerbällen (bis 2mTiefe) Hauptmerkmale: Doppelfunktionales Leitungsortungs- & EMS-Markerortungsgerät Farbcodierte EM-Verzerrungswarnungen Offset-Lokalisierungsmodi – Vektor-Modus und Draufsicht Optionale Empfänger/Sender-Verbindung (Tx-Link) Cloud-basierte Datensicherung ptionale Bluetooth-Verbindung Merkmale: intuitives, sonnenlichttaugliches 4,3"-Bediendisplay 2 omnidirektionale (3D) Antennen Signalrichtung Vektor-Modus (zeigt Richtung, Kabelführung + relative Entfernung zur Leitung) Live-Scan (zeigt Feldverschiebung mit gleichzeitiger Spitzen- und Null-Messung) Draufsicht (zeigt Leitungsführung von oben) Führungskompass Verzerrungsalarme Links/Rechts-Führungspfeile Li-Ionen Akkupack USB-Anschluss Schutzklasse: IP 65 Gewicht: 2,1kg inklusive Akkus, Ladegerät, Batteriehalter, Tasche Datenblatt Broschüre

VIVAX Metrotech vLoc3-TA Standfuß für vLoc3-Pro Der vLoc3-TA Standfuß ist ein passiver Adapter, der am unteren Teil des vLoc3 Antennenstabes angebracht werden kann. Der Standfuß erhöht die Gesamthöhe des vLoc3 Empfängers um 8,57cm. Die zusätzliche Höhe wird durch eine einfache Menüfunktion wieder kompensiert, um die Tiefen- und Strommessungen wieder korrekt darstellen und speichern zu können. Datenblatt vScan Kabelschadenvermeidung Bedienungsanleitung

VIVAX Metrotech: VM-880 Ferromagnetischer Metalldetektor Praktisch zum Wiederfinden verlorengegangener Ventil- und Schachtdeckel oder vergrabener Grenzmarker. Erkennt magnetische oder eisenhaltige Materialien bis in 3 Meter Tiefe und sortiert Aluminiumdosen, Flaschenverschlüsse, etc. aus. Merkmale: Feldpolarität 50 Hz Warnung kontinuierliche Anzeige des Batteriestands Signalstärkeanzeigen One-Touch-Sensitivitätssteuerung einfache audio-visuelle Benutzeroberfläche Einsatz neuester Technologien für maximale Empfindlichkeit und Tiefenreichweite sehr leicht (nur 0,7kg) tauchfähiger Kohlefaser-Antennenstab (IP54 / Antennenstab IP65) Lieferumfang: VM-880 Ferromagnetischer Metalldetektor, USB-Kabel, 2AA-Batterien, Batteriehalter, Bedienungsanleitung, Tragetasche DatenblattBroschüre

VMS6-33 Mikro-Sonde 32.8kHz, Ø 6,4mm, Länge: 114mm, M5 weiblich, für Schubkabelmontage • Ø 6,4mm (für Rohr-ID≥8mm) • Ortungstiefe im freien Feld: bis 4,7m • Batterie BR535 • M5 Innengewinde (für 3mm Schubkabel geeignet) • für vScan sowie vLoc-Serie

vScan B Rx, Empfänger mit Bluetooth, inklusive Alkaline-Batterien und USB-Kabel - Tiefen- und Strommessung - Ortung von spannungsführenden und spannungslosen Leitungen, Rohre, Sonden - Kompass, abnehmbare Lautsprecher - Selbsttest und -kalibrierung, Datenspeicherung und -manager - frei konfigurierbare Anwendung - inkl. USB-Kabel, Batterien, BDA als PDF zum Download (Sender ist optional erhältlich) Datenblatt vScan Kabelschadenvermeidung Bedienungsanleitung

VIVAX Metrotech vScan Rx Empfänger Empfänger (Sender optional erhältlich) zur passiven Ortung von Strom und Radiofrequenzen inkl. Tiefenmessung bei Strommodus Kompass, abnehmbarer Lautsprecher, aktive Frequenzen (in Verbindung mit Sender VVSCAN) 33kHz & 131kHz Selbsttest und -kalibrierung, Datenspeicherung und -manager, frei konfigurierbare Anwendung inkl. USB-Kabel, Batterien, BDA als PDF zum Download Datenblatt vScan Kabelschadenvermeidung Bedienungsanleitung
